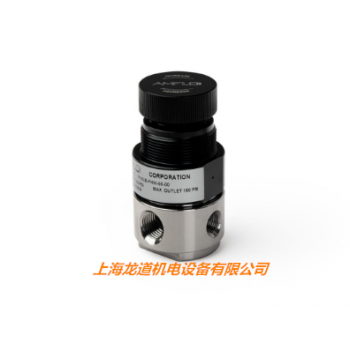

点击图片查看原图结构特点Features
• 单 式减压结构
• 母体与膜片采用硬密封形式
• 母体螺纹：进出气接口1/4"NPT（F）
压力表接口1/8"NPT(F), 1/4"NPT(F)
• 内部结构易吹扫
• 内设双层过滤网
• 可采用面板或墙式安装
材料结构Materials Of Construction
• 母体Body: SS316L
• 上盖Bonnet:铝
• 垫片Valve seat: PTFE, PCTFE, PEEK
• 膜片Diaphragm: SS316L
技术参数Specifications
• 大输入压力 Inlet pressure max: 3000psig
• 输出压力 Outlet pressure:0~25psig, 0~50psig.
0~100psig, 0~150psig
• 安全测试压力 Proof pressure: 1.5倍的 大输入压力
• 适用温度 Operating temperature:-40ºF~+165ºF
(-40ºC~+74ºC)
• 泄漏率Leak rate: 2x10-8 atm cc/sec He
• C V: 0.08
• 重量Weight: 0.5kg
